Tu tiens un nouvel appareil entre tes mains, peut-être un casque, des enceintes ou un simple adaptateur, et tu te retrouves face à un casse-tête : quelle prise audio utiliser ? Ce monde des connecteurs peut vite ressembler à une jungle, pleine de termes barbares comme « jack 3,5 mm », « RCA » ou « XLR ». Rassure-toi, c’est une source de confusion très courante. Aujourd’hui, nous allons démêler tout ça ensemble. Je vais t’expliquer simplement ce que sont ces différentes prises audio, à quoi elles servent concrètement, et comment tu fais pour choisir la bonne connexion sans te tromper.
Comprendre le langage des prises audio
La prise audio, c’est simplement l’embout physique qui permet au signal électrique de passer d’un appareil à un autre. C’est le pont entre ta source (ton téléphone, ton ordinateur) et ta destination (tes écouteurs, ton ampli). Chaque type de prise a une forme spécifique et, surtout, une fonction bien précise, que ce soit pour le son stéréo simple, le son multicanal ou des signaux professionnels.
Le roi du quotidien : le jack (ou TRS/TS)
Si tu es un utilisateur d’appareils grand public, tu connais forcément le fameux « jack ». C’est cette petite fiche cylindrique que tu branches sur ton téléphone ou ton baladeur. Il existe plusieurs tailles, et c’est là que la confusion commence. Voici les plus courantes :
- Le jack 3,5 mm (ou mini-jack) : C’est le standard pour les écouteurs et la plupart des appareils portables. Il est petit et facile à transporter.
- Le jack 6,35 mm (ou quart de pouce) : Il est plus grand. Tu le trouves souvent sur les casques professionnels, les instruments de musique (comme une guitare électrique) ou sur les interfaces audio de studio.
Attention, la différence entre les anneaux sur la tige du jack est cruciale. Tu as peut-être vu des prises avec un ou deux traits noirs. Ces traits indiquent ce que la prise transporte :
- TS (Tip/Sleeve) : Un seul trait. Il transporte un signal mono, souvent utilisé pour des instruments non symétriques.
- TRS (Tip/Ring/Sleeve) : Deux traits. C’est le plus courant pour la stéréo (un fil pour la gauche, un pour la droite, et un pour la masse/retour). C’est ce que tu trouves sur les écouteurs standards.
Si tu dois brancher un casque sur une table de mixage, tu dois souvent utiliser un adaptateur jack 3,5 mm vers 6,35 mm, surtout si ton équipement professionnel utilise le plus grand format. C’est une petite pièce qui rend de grands services.
VIDEO: On cble ma baie informatique ensemble !

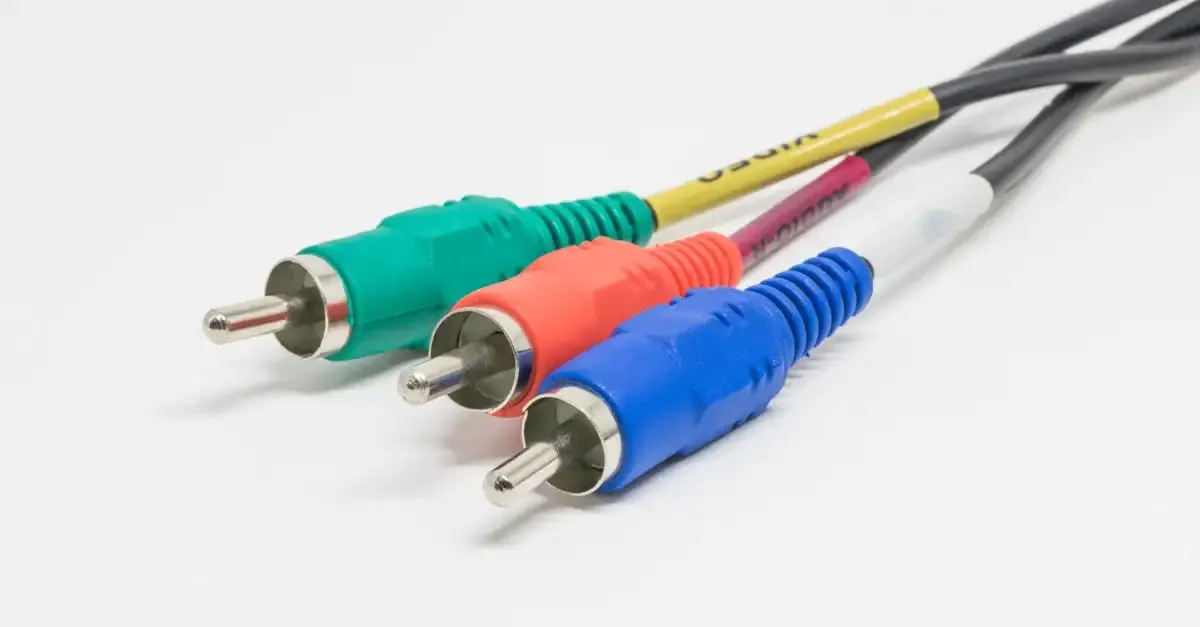

Les connecteurs RCA : la couleur parle
Le RCA est facile à reconnaître : ce sont ces petits connecteurs ronds que tu dois enfoncer dans une prise femelle. Ils sont souvent codés par couleur. Si tu as une vieille chaîne stéréo ou si tu connectes un lecteur DVD à un ampli, tu les as sûrement déjà vus.
Le plus souvent, tu rencontres le RCA pour le son stéréo, ce qui veut dire deux câbles :
- Rouge : Canal droit.
- Blanc (ou Noir) : Canal gauche.
Si tu vois un troisième câble jaune ou vert, il ne s’agit généralement pas d’une prise audio, mais de vidéo composite. Pour les systèmes de home-cinéma, tu peux avoir plusieurs paires de RCA pour gérer le son 5.1 (par exemple, orange pour le canal central, bleu pour l’arrière gauche, etc.). Vérifie toujours la couleur et la fonction indiquées sur l’appareil.
Plus sur ce sujet
Voici quelques liens informatifs spécialement sur Prise Audio : Guide Complet sur les Connecteurs et Câbles.
XLR : le standard du professionnel
Si tu travailles avec des microphones ou que tu es dans un environnement de sonorisation, tu connais le XLR. C’est cette prise ronde, robuste, qui possède des broches mâles (qui sortent) ou femelles (qui rentrent) et un système de verrouillage. Pourquoi est-il si populaire dans le milieu pro ?
Le grand avantage du XLR, c’est sa capacité à gérer le signal symétrique. Imagine que tu as un long câble de 10 mètres. Le signal audio peut capter des interférences extérieures (comme le bruit de ton téléphone ou d’un néon). Un câble symétrique utilise trois fils (deux pour le signal, un pour la masse). Le récepteur annule intelligemment les bruits captés sur les deux fils de signal. Résultat : un son beaucoup plus propre, même sur de grandes distances. C’est essentiel pour toute connexion micro sur scène.
Choisir la bonne prise audio pour ton besoin
Maintenant que tu as identifié les noms, comment t’assurer que tu achètes le bon câble ? Il s’agit toujours de faire correspondre l’émetteur (ce qui envoie le son) avec le récepteur (ce qui reçoit le son).
Quand utiliser un adaptateur ou un convertisseur ?
Le monde n’est pas toujours standardisé, et il est fréquent d’avoir besoin d’un adaptateur. Par exemple, tu as un ordinateur portable récent qui n’a qu’une seule petite sortie casque (un mini-jack TRS) mais tu veux brancher deux casques dessus.
Tu cherches alors un câble répartiteur jack 3,5 mm stéréo. Ce petit accessoire prend le signal unique et le duplique sur deux sorties séparées. Attention, ce n’est pas un amplificateur ; si tu branches deux casques à forte impédance, le son sera peut-être moins fort sur chacun. Si ton installation repose sur une source numérique, tu devras peut-être te tourner vers une sortie audio numérique optique.
Un autre cas classique : tu as un appareil audio professionnel avec des entrées XLR, mais ton préampli de micro ne sort qu’en jack 6,35 mm. Tu auras besoin d’un câble XLR mâle vers jack 6,35 mm TRS. Il faut toujours vérifier si la connexion est mâle (pointant vers l’extérieur) ou femelle (creusée) des deux côtés du câble.
Numérique vs. Analogique : une distinction essentielle
Jusqu’à présent, nous avons parlé de signaux analogiques (le signal électrique imite l’onde sonore). Mais l’audio moderne utilise aussi le numérique. C’est là qu’intervient une autre famille de prises que tu rencontres souvent :
- Optique (TOSLINK) : Ce câble utilise la lumière (fibre optique) pour transmettre le signal numérique. Il est souvent utilisé pour relier une télévision à une barre de son ou à un système home-cinéma. Il est très fiable car il n’est pas sensible aux interférences électriques. Cherche la petite porte souvent protégée par un capuchon sur ton appareil.
- Numérique Coaxial (S/PDIF) : C’est un signal numérique transporté via un câble RCA (souvent de couleur orange). Il fait la même chose que l’optique mais avec un signal électrique.
Si ton objectif est de conserver la meilleure qualité audio possible en passant par un chemin numérique, privilégie ces connexions pour relier des sources modernes à tes systèmes audio de salon.
Les erreurs courantes et comment les éviter
Je vois souvent des gens se frustrer parce que le son ne sort pas ou est de mauvaise qualité. Souvent, le problème vient d’une mauvaise interprétation du rôle de la prise.
Confondre entrée et sortie
C’est la bête noire de tous les débutants. Un appareil possède des entrées (IN) et des sorties (OUT). Si tu branches la sortie de ton lecteur CD (OUT) dans la sortie de ton ampli (OUT), tu n’obtiendras rien, car tu essaies d’envoyer un signal à un endroit qui attend de recevoir un signal.
Règle simple : toujours connecter une sortie (OUT) vers une entrée (IN).
Problèmes de masse et de bruit
Si tu branches un appareil non relié à la terre (comme un ordinateur portable sur batterie) à un autre appareil relié à la terre (comme un ampli branché sur secteur), tu peux entendre un bourdonnement persistant. C’est ce qu’on appelle une boucle de masse.
Si tu utilises des câbles non symétriques (comme des câbles RCA ou des jacks TS simples) sur de longues distances, tu risques d’entendre ce bourdonnement ou des sifflements. Si tu as un bruit de fond important, essaie de te rapprocher des appareils ou utilise des câbles symétriques (XLR ou TRS) si ton équipement le permet.
L’impédance et les écouteurs
L’impédance, c’est la résistance au flux de courant, mesurée en Ohms (Ω). Si tu branches un casque à très haute impédance (disons 250 Ohms, souvent utilisé en studio) directement sur la prise jack de ton téléphone, le volume sera très faible. Le téléphone n’a pas assez de puissance pour piloter ce casque. D’autres facteurs, comme la qualité de la rallonge de ton casque, peuvent également affecter la qualité du son.
Dans ce cas, pour obtenir un son fort et clair, tu as besoin d’un préampli casque ou d’une interface audio dédiée. C’est un appareil intermédiaire qui amplifie le signal avant qu’il n’arrive à tes oreilles. Ne te dis pas que le casque est cassé, il attend juste un peu plus de « muscles » de la part de l’amplificateur.
Questions fréquemment posées
comment savoir si ma prise jack est stéréo ou mono ?
Regarde le nombre d’anneaux isolants noirs sur la tige du connecteur. S’il y en a deux (Tip-Ring-Sleeve ou TRS), c’est de la stéréo (gauche/droite/masse). S’il n’y en a qu’un seul (Tip-Sleeve ou TS), c’est du mono. Le TRS est le plus courant pour les sorties casque standard.
mon câble rca est rouge et blanc, mais je n’ai que des entrées noires sur mon ampli
La couleur externe des prises RCA est souvent une convention pour aider à l’identification rapide, mais elle n’est pas une norme absolue pour le signal lui-même. Si tes entrées sont uniquement noires, vérifie le marquage à côté de la prise sur l’ampli. Il devrait indiquer « L » (Left/Gauche) et « R » (Right/Droit) ou « Audio In ». Branche le rouge sur l’entrée marquée R et le blanc sur l’entrée marquée L.
quel est le meilleur connecteur pour brancher un micro chant ?
Le meilleur connecteur pour un microphone chant en situation live ou en studio est presque toujours le XLR. Il assure une connexion robuste, un verrouillage sécurisé et offre la possibilité d’utiliser un signal symétrique, ce qui réduit les bruits parasites sur les longs câbles.
